| TSU-1000 Series T/RM |
제품소개 _ TSU-1000 Series T/RM |
최신 기술로 개발된 소용량 무정전전원장치로 AC 통신장비 등에 최적화!
랙 형과 타워형 2가지 모델로 1kVA, 3kVA 용량과 기본 10분, 30분, 60분, 120분 등 그 이상의 정전보상
시간도 지원하고 있습니다.
- 부하역률 0.9 실현
- 통신장비에 최적화된 설계기술로 노이즈 완전 차단
- 타워형과 19인치 랙 형으로 설치장소에 따른 선택영역 확대
- 100% 디지털 제어로 최적의 운영환경 유지
- TR없는 구조로 발열량 최소화 실현 |

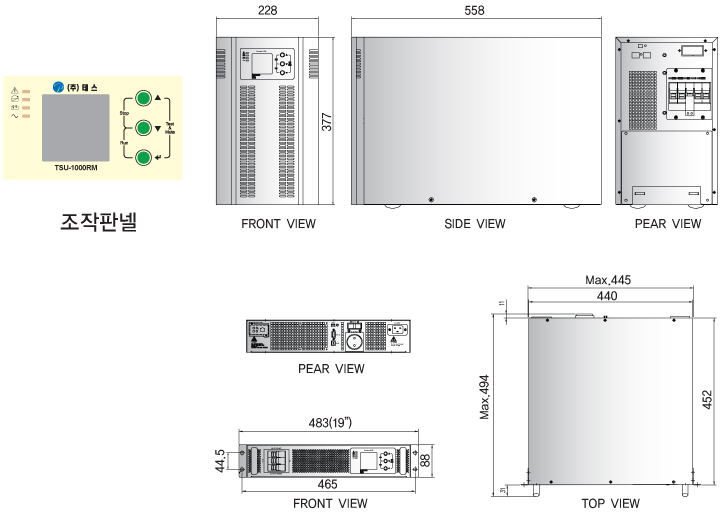

| TYPE |
W(전면) |
D(깊이) |
H(높이) |
| TSU-1000Series RM(2U) |
470mm |
440mm |
88mm |
| TSU-1000Series T |
230mm |
556mm |
380mm |
| 별도 축전지함 랙형 |
470mm |
440mm |
88mm |
| 별도 축전지함 타워형 |
230mm |
556mm |
380mm |
| 구
분 |
TSU-1001
T/RM |
TSU-1003
T/RM |
| 용량(KVA) |
1.5KVA |
3KVA |
| 일반적사항 |
냉각방식 |
강제풍냉식 |
| 사용정격 |
100%
연속사용 |
| 정류
및 충전부 제어방식 |
압력전휴
순시제어 고역률 컨버터 방식 |
| 인버터
제어방식 |
고주파 순시제어
PWM방식 |
| 바이패스 |
무순단 |
| 입력전원 |
정격전압 |
1ø 220V
± 10% |
| 정격
주파수 |
50Hz,
60Hz ± 5% |
| 역률 |
0.99
이상 |
| 출력전원 |
상수 |
1상 2선식 |
| 정격전압 |
220V |
| 전압
안정도 |
± 2%
이내 |
| 정격
주파수 |
60Hz
± 0.3Hz 이내 |
| 정,
복전 응답속도 |
50mS
± 8% (± 2% 이내로 복귀시) |
| 출력전압
조정 |
± 5% |
| 파형의율 |
THD 3%이하(선형
정격부하시) |
| 과부하
내량 |
110%
부하로 1분간 |
| 역률 |
0.9 |
| 종합효율 |
99% 이상 |
| 동기절체 |
동기절체
시간 |
4mS 이내 |
| 직류전원 |
정격
전압 |
72V(12V
6Cells) |
| 최고
전압 |
81V |
| 최저
전압 |
63V |
| 절연특성 |
절연
내압 |
AC 100V
Megger로 1분간 인가 |
| 절연
저항 |
DC 500V
Megger로 측정시 5㏁ 이상 |
| 온도상승 |
변압기류 |
140 deg,
이하 |
| 반도체류 |
80 deg,
이하 |
| ※ 상시 사양은 품질 향상을 위해 변경 될 수 있음. |
|
